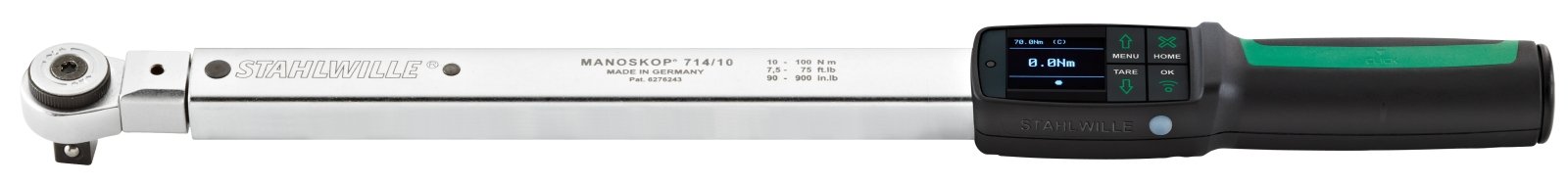

Elektromechanischer Drehmoment-/Drehwinkelschlüssel MANOSKOP® 714R 10-100N·m 1/2" L. 500mm
2.321,14 €*
Sofort verfügbar, Lieferzeit: 5 Tage
Produkt-Nr.:
K5309086
Hersteller:
STAHLWILLE
Hersteller-Nr.:
96501010
EAN-Nr.:
4018754212750
E-Class:
21040000
UNSPSC:
27110000
Produktinformationen "Elektromechanischer Drehmoment-/Drehwinkelschlüssel MANOSKOP® 714R 10-100N·m 1/2" L. 500mm"
- Drehmoment-/Drehwinkelschlüssel für Verschraubungen nach dem Anzugsverfahren Drehmoment, Drehwinkel, Drehmoment mit Überwachungsgröße „Drehwinkel“ und Drehwinkel mit Überwachungsgröße „Drehmoment“.
- Mit patentierter elektromechanischer Auslösung: präzise elektronische Messung kombiniert mit dem gewohnten, mechanischen „Klick“.
- Optische Bewertung des Schraubfalls.
- Einfache Dokumentation der erfassten Messwerte am PC über die USB-Schnittstelle und über optionales Bluetooth Low Energy-Modul.
- Durch die Kombination der patentierten elektromechanischen Auslösung sowie der Anzeige und dem akustischen Feedback bietet der Schlüssel eine maximal optimierte Signalgebung.
- elektromechanische Auslösung
- akustisches und optisches Auslösesignal
- mit Umschaltknarre (Gr. 1-4), Feinzahn-Umschaltknarre (Gr. 6-65) oder Einsteckknarre mit Durchsteckvierkant (Gr. 80-100)
- 4 Messmodi (Drehmoment, Drehwinkel, Drehmoment mit Überwachungsgröße „Drehwinkel“, Drehwinkel mit Überwachungsgröße „Drehmoment“)
- hochauflösendes farbiges OLED-Display und seitliche Signalleuchten
- optische Evaluierung des Schraubfalls: Gelbes Licht (Vorwarnschwelle erreicht), grünes Licht (im Zielbereich), rotes Licht (Messwert außerhalb des Toleranzbereichs)
- frei konfigurierbare Menüstruktur
- Bajonettverschluss für Batterie/Akku
- optional: Li-Ionen-Akku Nr. 7195-2 und Ladegerät Nr. 7160
- 3 Funktionsmodi: auslösend (patentierte elektromechanische Auslösung), Peak Hold (anzeigender Betrieb mit Spitzenwertanzeige) und Track (anzeigender Betrieb mit Istwert-Anzeige)
- Micro-USB Schnittstelle für den Datenaustausch
- optionales Bluetooth Low Energy-Modul (5.2)
- QuickRelease-Sicherheitsverriegelung - Wechselsystem für Einsteckwerkzeuge
- Datenspeicherung von bis zu 2.500 Schraubvorgängen inkl. Datum und Zeitstempel
- bis zu 200 Schraubfälle in maximal 25 Ablaufplänen sind programmierbar
- verschiedene Toleranzgrenzen je nach Schraubfall einstellbar
- schnelle und präzise Einstellung über Tastatur
- kein unbeabsichtigtes Verstellen durch passwortgeschützte Tastensperre
- akustisches und optisches Signal warnt vor einer Überlastung des Drehmomentschlüssels sowie einer Zwangsauslösung im Rechtsanzug
- automatischer Hinweis auf den nächsten Kalibriertermin, frei konfigurierbar nach Zeit und/oder Belastungsanzahl
- vollautomatisches Kalibrieren und Justieren mit der perfectControl® Kalibrier- und Justieranlage Nr. 7794-2 (Drehmoment) oder 7794-3 (Drehmoment und Drehwinkel) zur Reduzierung von Fehlereinflussfaktoren
- Maßeinheiten: N·m, ft·lb, in·lb
- automatische Stichmaßkorrektur: Möglichkeit zur Eingabe eines abweichenden Stichmaßes zur Sicherstellung des gewünschten Zielwerts
- nach Entlastung sofort wieder funktionsbereit
- für einen kontrollierten Anzug. Im auslösenden Modus muss das Einsteckwerkzeug gedreht werden
- Drehmoment- und Drehwinkel-Anzeigen gleichzeitig sichtbar
- Messung unabhängig vom Kraftangriffspunkt (für die Gr. 1, 2 und 4)
- sichere Handhabung durch ergonomisch geformten 2-Komponenten-Griff (resistent gegen die gängigsten Öle, Fette, Kraftstoffe, Bremsflüssigkeiten und Skydrol)
- 3 Zertifikate beigefügt (Drehmoment anzeigend/auslösend gemäß DIN EN ISO 6789-2:2017, Drehwinkel in Anlehnung der VDI/VDE 2648-2)
- im stabilen Kunststoffkasten (Gr. 40-100 im Stahlblechkasten)
- eingetragenes Design, patentiert
- Lieferung mit Software SensoMaster 4, USB-Kabel, 4 Micro-Batterien AAA/LR03, 1,5 V
- Anzeigeauflösung Drehwinkel 0,1°
- Anzeigeabweichung Drehwinkel ±1°, ±1 digit bis 100°, >100° mindestens 1%, ± 1 digit
- Anzeigeauflösung Drehmoment ≤ 60 N·m: 0,01 N·m; > 60 N·m: 0,1 N·m
- Anzeigeabweichung Drehmoment ± 2 %, ± 1 digit
| Abtriebsvierkant außen (Zoll): | 1/2 |
|---|---|
| Batterie-Typ: | Micro (AAA) 1,5V |
| Breite mm (b): | 80 mm |
| Gewicht kg: | 1.8 kg |
| Gewicht mit Kasten: | 1657 g |
| Größe Wkz.-Aufnahme [Innenvierkant]: | 9 x 12 mm |
| Höhe mm (h): | 70 mm |
| Länge mm (L): | 500 mm |
| Messbereich ft·lb: | 7,4-75 ft·lb |
| Messbereich in·lb: | 90-900 in·lb |
| Messbereich N·m: | 10-100 N·m |
| Anzahl Zähne: | 60 |
| DIN: | DIN EN ISO 6789-2:2017 |
| ECLASS-5.14: | 21040000 |
| ECLASS-6.1: | 21040000 |
| ECLASS-7.0: | 21040000 |
| ECLASS-8.0: | 21040000 |
| ECLASS-9.0: | 21040000 |
| ECLASS-10.0: | 21040000 |
| ECLASS-11.0: | 21040000 |
| ECLASS-12.0: | 21040000 |
| ECLASS-13.0: | 21040000 |
| ECLASS-14.0: | 21040000 |
| ECLASS-15.0: | 21040000 |
| ECLASS-16.0: | 21040000 |
| UNSPSC-13.4: | 27110000 |
| Gewicht (g): | 1232 g |
| Gr.: | 10 |
