Doppelkeilspanner M6 ohne Verriegelungsplatte MITEE-BITE
47,36 €*
Sofort verfügbar, Lieferzeit: 2-5 Tage
Universelles Spannsystem zur Spannung von allen Werkstückformen, egal ob rechtwinklig, schräg, konkav oder konvex. Ausführung: Die Besonderheit dieser Spannvorrichtung ist die Stahlschraube (Festigkeit 10.9) mit dem exzentrischen Kopf. Der Exzenter bewirkt die Spannbewegung bei sehr hoher Spannkraft. Als Klemmstück dient eine Messing-Sechskantscheibe. Anwendung: Mit Anschlagstiften und 1 oder 2 Spannschrauben kann jedes Werkstück in den unterschiedlichsten Formen geklemmt werden. Die geringe Bauhöhe ermöglicht das problemlose Bearbeiten der Werkstückoberfläche. Somit muss bei CNC-Programmierungen keine Rücksicht auf die Lage der Spannpratzen genommen werden. Zudem erlauben die geringen Baumaße eine platzsparende Mehrfachspannung. Die Spannklemmen können auch als Anschlag verwendet werden.
Ausführung: Mit extrabreiten Backen, in die die Werkstückform eingefräst werden kann und die dadurch eine formschlüssige Spannung erhält.
Anwendung: Zur Spannung von Werkstücken mit ungewöhnlicher Kontur und gleichzeitiger Spannung von 2 Werkstücken. Ideal für Bearbeitungszentren, Fräs- und Bohrmaschinen.

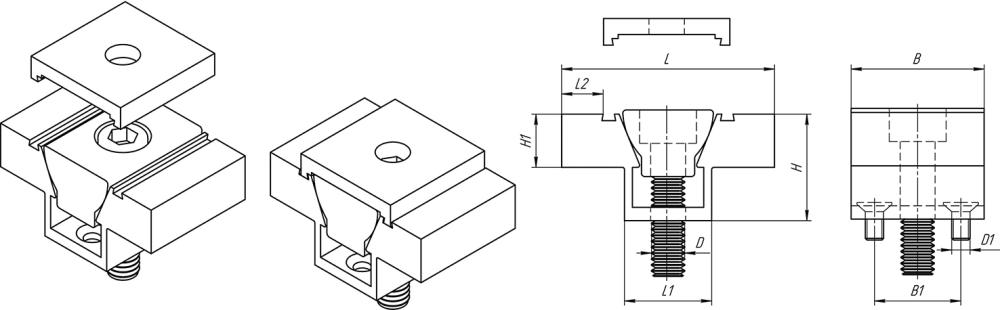

| Breite B: | 23,9 mm |
|---|---|
| D1: | M4 |
| ECLASS-5.14: | 21020701 |
| ECLASS-6.1: | 21020701 |
| ECLASS-7.0: | 21020701 |
| ECLASS-8.0: | 21020701 |
| ECLASS-9.0: | 21020701 |
| ECLASS-10.0: | 21020701 |
| ECLASS-11.0: | 21020701 |
| ECLASS-12.0: | 21020701 |
| ECLASS-13.0: | 21020701 |
| ECLASS-14.0: | 21020701 |
| ECLASS-15.0: | 21020701 |
| ECLASS-16.0: | 21020701 |
| UNSPSC-13.4: | 27112800 |
| Herstellerartikelnummer: | 80080 |
| Höhe H: | 19,1 mm |
| Länge L: | 38,1 mm |
| Markenname: | n.a. |
| Maß H1: | 9,4 mm |
| Maß L1: | 16,05 mm |
| Maß L2: | 6,6 mm |
| Schraube D: | M6 |
| Spannkraft: | 6,675 kN |
| WGNr.: | W343 |
