Richtkeil HERKULES 125/100-125mm AMF
767,55 €*
Sofort verfügbar, Lieferzeit: 2-5 Tage
Produkt-Nr.:
3038940020
Hersteller:
AMF
Hersteller-Nr.:
72785
EAN-Nr.:
4020772072780
UNSPSC:
27112800
E-Class:
21020701
Produktinformationen "Richtkeil HERKULES 125/100-125mm AMF"
Richtkeil mit Außensechskant
Ausführung: Aus vergütetem Sphäroguss und Stahl, im Brünierton angelassen. Mit Zentrierloch Ø 12 mm. Der Richtkeil lässt sich mit üblicher Handkraft bei einer Belastung von 1/3 der Tragkraft (F max.) leicht verstellen. Die feinbearbeiteten Keilflächen erlauben ein ruhiges, feinfühliges Verstellen, genauer als 1/10 mm, wahlweise durch Rändelschraube oder Sechskantschraubendreher. Durch die doppelte Keilwirkung sind präzise vertikale Bewegungen ohne ein seitliches Verschieben gewährleistet.
Anwendung: Zum Spannen von schwierigen Guss- oder Schmiedestücken auf großen Werkzeugmaschinen. Zudem besteht die Möglichkeit, den Richtkeil auf „schwere Schraubböcke“ aufzusetzen. Hierzu wird ein Zylinderstift DIN 6325 (12 x 30 mm) benötigt.
Lieferumfang: Richtkeil mit Kugelaufsatz.
* H mm/U = Höhenverstellung pro Umdrehung.
Ausführung: Aus vergütetem Sphäroguss und Stahl, im Brünierton angelassen. Mit Zentrierloch Ø 12 mm. Der Richtkeil lässt sich mit üblicher Handkraft bei einer Belastung von 1/3 der Tragkraft (F max.) leicht verstellen. Die feinbearbeiteten Keilflächen erlauben ein ruhiges, feinfühliges Verstellen, genauer als 1/10 mm, wahlweise durch Rändelschraube oder Sechskantschraubendreher. Durch die doppelte Keilwirkung sind präzise vertikale Bewegungen ohne ein seitliches Verschieben gewährleistet.
Anwendung: Zum Spannen von schwierigen Guss- oder Schmiedestücken auf großen Werkzeugmaschinen. Zudem besteht die Möglichkeit, den Richtkeil auf „schwere Schraubböcke“ aufzusetzen. Hierzu wird ein Zylinderstift DIN 6325 (12 x 30 mm) benötigt.
Lieferumfang: Richtkeil mit Kugelaufsatz.
* H mm/U = Höhenverstellung pro Umdrehung.

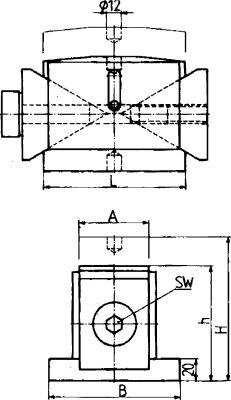

| A: | 60 mm |
|---|---|
| B: | 115 mm |
| ECLASS-5.14: | 21020701 |
| ECLASS-6.1: | 21020701 |
| ECLASS-7.0: | 21020701 |
| ECLASS-8.0: | 21020701 |
| ECLASS-9.0: | 21020701 |
| ECLASS-10.0: | 21020701 |
| ECLASS-11.0: | 21020701 |
| ECLASS-12.0: | 21020701 |
| ECLASS-13.0: | 21020701 |
| ECLASS-14.0: | 21020701 |
| ECLASS-15.0: | 21020701 |
| ECLASS-16.0: | 21020701 |
| UNSPSC-13.4: | 27112800 |
| Größe: | 125 |
| H* mm/U: | 1,16 |
| Herstellerartikelnummer: | 72785 |
| Höhenverstellung h-H: | 100–125 mm |
| L: | 125 mm |
| Markenname: | AMF |
| SW: | 24 mm |
| Tragkraft: | 100 kN |
| WGNr.: | W342 |
