Schubstangenspanner GR.5 kurze Bauform AMF
73,07 €*
Sofort verfügbar, Lieferzeit: 2-5 Tage
Ausführung: Druck- und Zugspanner, kurze Bauform . Lange Schubstangenführung mit Befestigungsgewinde und Mutter. Verzinkt und passiviert. Nieten aus nicht rostendem Stahl. Passschrauben vergütet. Lagerstellen gefettet. Ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente.
Anwendung: Als Druck- und Zugspanner zu verwenden. Zur Befestigung an Blechwänden. Zudem kann der Schubstangenspanner in Vorrichtungskörper mit stirnseitigem Gewinde eingeschraubt werden. Außerdem ist eine Flanschbefestigung mittels Winkelfuß möglich.
Lieferumfang: Komplett mit vergüteter, verzinkter Andrückschraube.

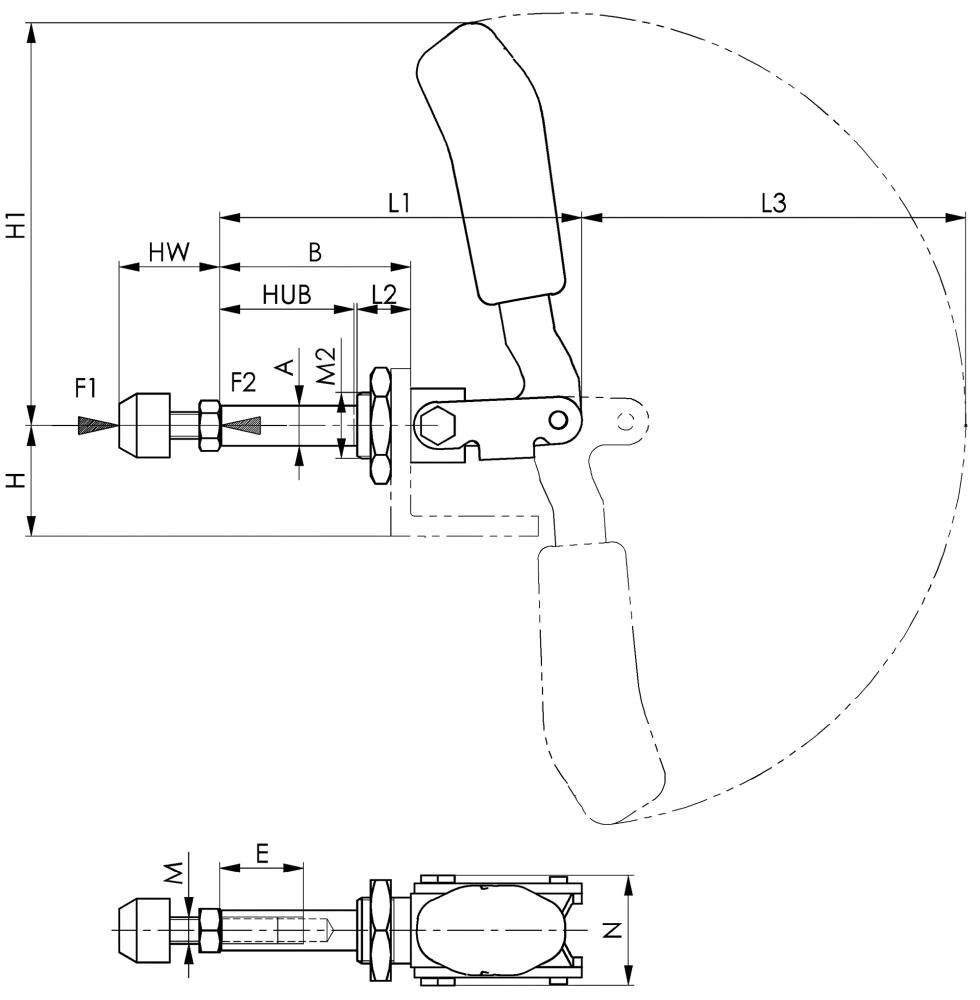

| A: | 16 |
|---|---|
| Andrückschraube: | M12 x 50 |
| B: | 92 |
| E: | 45 |
| F1: | 4 kN |
| F2: | 4 kN |
| ECLASS-5.14: | 21020701 |
| ECLASS-6.1: | 21020701 |
| ECLASS-7.0: | 21020701 |
| ECLASS-8.0: | 21020701 |
| ECLASS-9.0: | 21020701 |
| ECLASS-10.0: | 21020701 |
| ECLASS-11.0: | 21020701 |
| ECLASS-12.0: | 21020701 |
| ECLASS-13.0: | 21020701 |
| ECLASS-14.0: | 21020701 |
| ECLASS-15.0: | 21020701 |
| ECLASS-16.0: | 21020701 |
| UNSPSC-13.4: | 27112800 |
| Gewicht: | 1200 g |
| Größe: | 5 |
| H: | 37 |
| H1: | 149 |
| Hub: | 67 |
| HW max.: | 50 |
| HW min.: | 30 |
| L1: | 175 |
| L2: | 24 |
| L3: | 139 |
| M: | M12 |
| M2: | M24 x 1,5 |
| Markenname: | AMF |
| N: | 49 |
| WGNr.: | W341 |
