Spannklemme Exzenter mit Krallenscheibe M10 MITEE-BITE
32,36 €*
Sofort verfügbar, Lieferzeit: 2-5 Tage
Universelles Spannsystem zur Spannung von allen Werkstückformen, egal ob rechtwinklig, schräg, konkav oder konvex. Ausführung: Die Besonderheit dieser Spannvorrichtung ist die Stahlschraube (Festigkeit 10.9) mit dem exzentrischen Kopf. Der Exzenter bewirkt die Spannbewegung bei sehr hoher Spannkraft. Als Klemmstück dient eine Messing-Sechskantscheibe. Anwendung: Mit Anschlagstiften und 1 oder 2 Spannschrauben kann jedes Werkstück in den unterschiedlichsten Formen geklemmt werden. Die geringe Bauhöhe ermöglicht das problemlose Bearbeiten der Werkstückoberfläche. Somit muss bei CNC-Programmierungen keine Rücksicht auf die Lage der Spannpratzen genommen werden. Zudem erlauben die geringen Baumaße eine platzsparende Mehrfachspannung. Die Spannklemmen können auch als Anschlag verwendet werden.
Ausführung: Krallenscheibe aus einsatzgehärtetem Stahl. Spannkraft bis 27 kN.
Anwendung: Besonders zum Spannen von Roh- und Gussteilen geeignet.

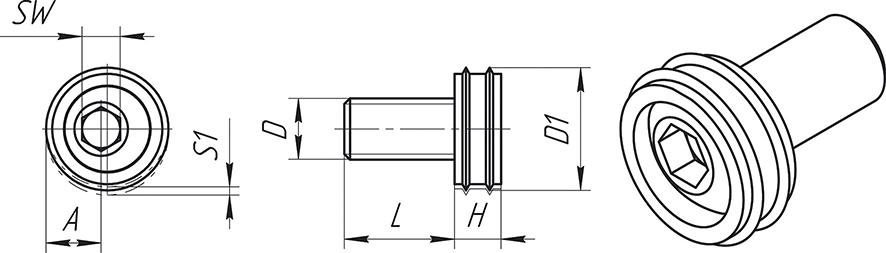

| Exzenterweg S1: | 1,27 mm |
|---|---|
| ECLASS-5.14: | 21020701 |
| ECLASS-6.1: | 21020701 |
| ECLASS-7.0: | 21020701 |
| ECLASS-8.0: | 21020701 |
| ECLASS-9.0: | 21020701 |
| ECLASS-10.0: | 21020701 |
| ECLASS-11.0: | 21020701 |
| ECLASS-12.0: | 21020701 |
| ECLASS-13.0: | 21020701 |
| ECLASS-14.0: | 21020701 |
| ECLASS-15.0: | 21020701 |
| ECLASS-16.0: | 21020701 |
| UNSPSC-13.4: | 27112800 |
| Gewinde-Ø D: | M10 mm |
| Gewindelänge L: | 19 mm |
| Herstellerartikelnummer: | 82584 |
| Krallenscheibe Ø D1: | 20,6 mm |
| Markenname: | n.a. |
| Scheibenhöhe H: | 6,35 mm |
| Spannkraft: | 9 kN |
| SW: | 7 mm |
| WGNr.: | W343 |
