VDI Werkzeughalter B4A 50x25x44mm
202,30 €*
Sofort verfügbar, Lieferzeit: 2-5 Tage
Ausführung: Radial-Werkzeughalter links, über Kopf, kurz. Schaft und Anlagefläche gehärtet und geschliffen, Kühlmittelübergabebohrung Typ AQUA-G® für Werkzeuge mit Innenkühlung, einfachverzahnt, Anschluss für externe Kühlung G1/8“, bis 80 bar kühlmitteldicht.
Anwendung: F ür Werkzeughalter mit Innenkühlung Reduzierung von h1 auf den nächstkleineren Wendeplattenhalter mit Unterlegplatte möglich.
Allgemeiner Hinweis: VDI-Werkzeughalter für CNC-Drehmaschinen bestehen aus Vergütungsstahl mit einer Festigkeit von ca. 900 N/mm², einer Härte von 56 ± 2 HRC und einer Härtetiefe von mind. 0,5 mm. Zudem verfügen alle VDI-Werkzeughalter über einen Zylinderschaft h6 mit innerer Kühlmittelzufuhr und verstellbaren Kugelschlitzdüsen. Schaft und Anlagefläche gehärtet und geschliffen mit Kühlmittelübergabebohrung. Weitere Ausführungen auf Anfrage.

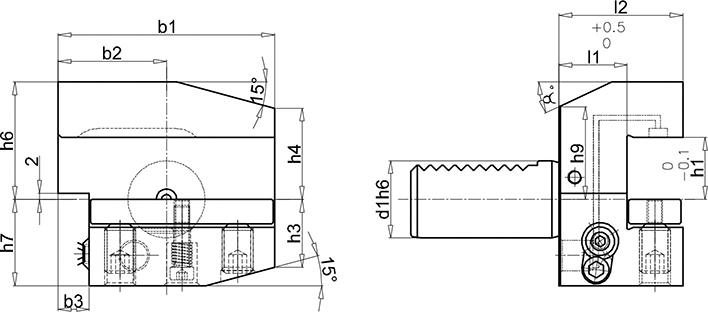

| b1: | 100 mm |
|---|---|
| b2: | 50 mm |
| b3: | 16 mm |
| ECLASS-5.14: | 36609290 |
| ECLASS-6.1: | 36609290 |
| ECLASS-7.0: | 36609290 |
| ECLASS-8.0: | 36609290 |
| ECLASS-9.0: | 36609290 |
| ECLASS-10.0: | 36609290 |
| ECLASS-11.0: | 36609090 |
| ECLASS-12.0: | 36609090 |
| ECLASS-13.0: | 36609090 |
| ECLASS-14.0: | 36609090 |
| ECLASS-15.0: | 36609090 |
| ECLASS-16.0: | 36609090 |
| UNSPSC-13.4: | 27112700 |
| h1: | 32 mm |
| h5: | 35 mm |
| h6: | 60 mm |
| l1: | 30 mm |
| l2: | 44 mm |
| Markenname: | Neutral |
| VDI: | 50 |
| WGNr.: | W364 |
