Punktschweißzange mit integrierter SteuerungPneumatische und wassergekühlte Produktionspunktschweißzange in kompakter Bauform mit vollständig in den Handgriff integrierter Elektronik-Steuerung für erhöhte Produktivität, verbesserte Mobilität sowie erhöhte Schweiß- und elektrische Leistung. • Durch das geschlossene Gehäuse wird ein leichtes und sicheres Arbeiten gewährleistet • Die Kugellagerrundführung erlaubt zusammen mit einem Balancer das Arbeiten in allen Freiheitsgraden • Eine Sperrvorrichtung verhindert das Verdrehen der Punktschweißzange • Einstellbar an den Armen und Elektroden sind der Abstand, ein kleiner Kurzhub für rasche Punktfolgen sowie ein großer Langhub zum Schweißen an schwer zugänglichen Stellen • Dank der kompletten Kühlung, der FI-Schutzschaltung, des Überlastschutzes und der verchromten Zylinderwände und Kolben sind die Zangen ausgerichtet auf Sicherheit, hohe Belastung und eine lange Lebensdauer Als Steuerung stehen zwei Varianten zur Auswahl: TE 300 oder TE 470 . Funktionen TE 300: 2 direkt abrufbare Schweißprogramme; Pre-Weld, Slope und Impuls sowie Einzelpunkt/Automatik einstellbar. Funktionen TE 470: 63 Schweißprogramme, davon 2 mit direktem Abruf, Anzeige des Schweißstroms in kA und des Phasenwinkels, Funktion mit Konstantstrom und Konstantenergie, Limits für Schweißstrom oder Phasenwinkel, Funktionen Pre-Weld, Slope, Impuls, Post-Weld, Einstellung der Schweißzeit in halben Perioden, automatischer Doppelhub, Stepper-Funktion mit programmierbarer Kurve. Weitere Steuerungsvarianten mit Zusatzfunktionen wie 4 direkt abrufbare Schweißprogramme, Punktzähler, Konstantenergie, Schnittstelle zur Datenübertragung, usw. auf Anfrage. Lieferung ohne Elektrodenarme, Balancer und Rückkühler.

Punktschweißmaschine SchwinghebelFußbetätigte oder pneumatische , wassergekühlte Schwinghebelpunktschweißmaschinen mit elektronischer Steuerung TE 101 mit 99 Programmen. Die Arme sind ausziehbar mit gerade oder schräg montierbarem Halter aus Chromkupfer. Sowohl der Elektrodenhub als auch die Elektrodenkraft sind stufenlos einstellbar. Der epoxidharzvergossene Trafo ist ebenso wie die Arme, Elektrodenhalter und Elektroden wassergekühlt. Beschreibung der Steuerung TE 101: Thyristor-Synchronsteuerung zur Schweißstromeinstellung durch Phasenanschnitt mit integriertem Amperemeter zur Anzeige des effektiven Schweißstroms (RMS), Speicher für 99 Schweißprogramme, feine Einstellung der Schweißzeiten in Halbperiodenschritten, Funktionen Vorschweißen, Stromanstieg und Pulsen, leichtere Kontrolle der Schweißqualität durch Limits für den Schweißstrom mit Stopfunktion bei Überschreitung, Einzelpunkt und Automatik, Kompensationsfunktion zum Schweißen von verschmutzten Blechen und Drähten, Überhitzungsanzeige, optionale serielle Schnittstelle zum Anschluss an Drucker oder PC zur Datendokumentation. Optional lieferbares Zubehör: Rohrarm für enge Stellen, Armverstellung für hohe Bauteile.

Multifunktions-Rollnahtschweißanlage 3451RZum handgeführten Rollnahtschweißen von Metallfolien und Geweben. An der Multifunktionspistole kann dazu ein wassergekühlter Rollnahtvorsatz montiert werden (siehe Abb. 2). Die modifizierte Steuerung TE95R wird dann zum Dauerschweißen im Pulsmodus eingestellt werden.

HandpunktzangeHandbetätigte, leichte und luftgekühlte Punktschweißzange für Handwerk und Reparaturarbeiten. • Ausgestattet mit elektronischem Synchronzeitgeber von 2 bis 65 Perioden • Da ein Kompensationskreis den Zeitregler steuert, werden ausgezeichnete Ergebnisse beim Schweißen auf Blechen mit Lackspuren, oxidierten Teilen oder auf verzinkten Blechen erreicht • Die Druckeinstellung erfolgt mechanisch mit Skala in daN • Zur Vergrößerung des Armabstandes ist die Zange mit einem zusätzlichen unteren Armanschluss ausgestattet • Transformator mit Isolationsklasse F (getestet mit 4000 V Wechselspannung) Lieferumfang: • 7900 mit Standardarmpaar 7501 (125 mm) DN 10 mm • 7902 & 7902P & 7911 mit Standardarmpaar 7401 (125 mm) DN 12 mm • 7913 mit Kreiselaufhängung ohne Armpaar/ Balancer und Kühlgerät

Punktschweißgerät linear MF-Inverter 30 kVALineare Punktschweißmaschine mit Inverter-Mittelfrequenztechnologie, durch die eine hohe Qualität der Schweißpunkte erreicht wird und damit für eine Vielzahl von Schweißanwendungen ausgelegt ist. • Reduzierte Schweißstromanstiegszeit, Schweißzeiteinstellung in Millisekunden (ms), symmetrische Belastung der Netzstromleitung • Hochleistungs-Schweißzylinder aus verchromtem Stahl für eine lange Lebensdauer mit einer Elektrodenkraft von 300 daN (optional 470 daN) • Druckluft-Filterreglergruppe mit Druckluftaufteilung, die an die Notsteuerung angeschlossen ist • Flüssigkeitsgekühlter Sekundärstromkreis und Transformator, Absperrventil für den Kühlkreislaufs, angeschlossen an die Notsteuerung • Zweistufiges elektrisches Fußpedal, mit dem die zu verschweißenden Teile in der ersten Stufe in Position gehalten werden können. Geschweißt wird dann durch Aktivieren der zweiten Stufe,nachdem die korrekte Positionierung der Teile überprüft wurde • Möglichkeit, ein zweites elektrisches Pedal anzuschließen, um mit einem anderen Schweißprogramm zu schweißen

Punktschweißmaschine 466XN – 35 bis 50 kVAPneumatische, wassergekühlte Punktschweißmaschine mit elektronischer Steuerung TE 101 mit 99 Programmen. Der epoxidharzvergossene Trafo ist ebenso wie Arme, Elektrodenhalter und Elektroden wassergekühlt. Die Bedienung erfolgt über einen zweistufigen Fußschalter zum Aufsetzen/Schweißen, als Option ist ein zweiter Fußschalter zum Abruf zweier, verschiedener Programme anschließbar. Die Elektrodenkraft ist stufenlos einstellbar am Filterdruckminderer mit halbautomatischem Kondensatablass und Manometer. Über Drosselventile lassen sich Schließ- und Öffnungsgeschwindigkeit regulieren. Zum Vermeiden von Ölnebel sind die Zylinder schmierungsfrei. Beschreibung der Steuerung TE 101: Thyristor-Synchronsteuerung zur Schweißstromeinstellung durch Phasenanschnitt mit integriertem Amperemeter zur Anzeige des effektiven Schweißstroms (RMS), Speicher für 99 Schweißprogramme, feine Einstellung der Schweißzeiten in Halbperiodenschritten, Funktionen Vorschweißen, Stromanstieg und Pulsen, leichtere Kontrolle der Schweißqualität durch Limits für den Schweißstrom mit Stopfunktion bei Überschreitung, Einzelpunkt und Automatik, Kompensationsfunktion zum Schweißen von verschmutzten Blechen und Drähten, Überhitzungsanzeige, optionale serielle Schnittstelle zum Anschluss an Drucker oder PC zur Datendokumentation. Optional können die Maschinen auch mit der Steuerung TE 550 mit weiteren Funktionen wie z.B. Konstantstromregelung und Zweihandbetätigung geliefert werden. Weitere Optionen: Fußpedal für Doppelhub, Rohrarm für enge Stellen, Armverstellung für hohe Bauteile (nur Schwinghebel).Weitere Ausstattungsmerkmale der linearen Ausführung:• Arme, Abstand 350 mm, Ausladung fix 400 mm• Zylinderwände und Kolben verchromt, Zylinder mit Doppelhub, handgesteuertDie Punktschweißgeräte sind alle für den wassergekühlten Betrieb ausgelegt und vorbereitet. Lieferung jedoch ohne Rückkühler (auf Anfrage lieferbar).Beschreibung Steuerungen TE 90 MARK II: Synchrone Steuerung mit Thyristor und Einstellung des Schweißstroms mittels Phasenschnitt, Stromanstieg und Pulsation, 2 Programme Zeit/Strom über Fußschalter abrufbar, einfachste Programmierung, Wahlschalter Weld/No Weld, Einstellung des ersten Zündzeitpunktes, um die Balance des Netzstroms zu optimieren, Selbsthalten des Funktionsablaufs nach der Startauslösung.Punktelektroden und Sonderelektrodenhalter in verschiedenen Ausführungen lieferbar.Bitte fragen Sie uns.Die vorgenannten Maschinen sind Modellbeispiele. Alle Maschinen können entsprechend Ihren individuellen Bedürfnissen konfiguriert werden. Bitte schildern Sie uns Ihre Anwendung! Neben Standmaschinen sind auch spezielle Tisch-, Punkt- und Buckelschweißmaschinen lieferbar.Optional: Serie auch mit Steuerung TE500 (250 Programme und 25 einstellbare Parameter) lieferbar.

Normhülse• Für Punktelektroden

Punktelektrode• Hochleistungs-Elektrodenwerkstoff mit Bohrung für Wasserkühlung

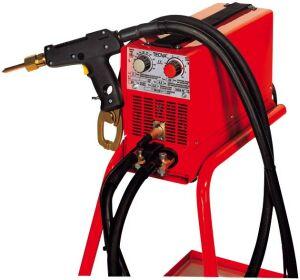

Kabelpunktschweißmaschine 3460NStoßpunktschweißgerät in kompakter Bauform. Ideal zum Anpunkten dünner Bleche oder Drähte auf Metallkonstruktionen, wie z. B. Typenschilder oder Kabelhalter mit einer Multifunktionspistole. Durch die getrennte Einstellung von Schweißstrom und Schweißzeit sowie das umfangreiche Sortiment an Elektroden können zahlreiche verschiedene Anschweißteile verschweißt werden. • Auch zum Anschweißen von metrischen Bolzen (max. M6) und Bolzen mit Grobgewinde geeignet • Hervorragend als Stromquelle für handbetätigte Mikrozangen geeignet Optional lieferbar: • Werkzeuge zum Außenausbeulen von Fahrzeugkarosserien • Kleine, handliche C-Zange für Dünnblecharbeiten
