Vakuumspannplatte 7800BV Basic Line 300x200mm AMF
1.279,25 €*
Sofort verfügbar, Lieferzeit: 5 Tage
Ausführung: Die Vakuumspannplatte kann sowohl durch Druckluft in Verbindung mit der integrierten Venturidüse als auch mit einer externen Vakuumpumpe betrieben werden. Es können je nach Anzahl der Ansaugstellen durch individuelle Feldeinteilung auch mehrere unterschiedliche Werkstücke gleichzeitig gespannt und bearbeitet werden. Hohe Haltekräfte, universell einsetzbar. Durch die Dichtschnur werden geringe Unebenheiten an der Werkstückfläche ausgeglichen. Verzugs- und schwingungsfreie Fünf-Seiten-Bearbeitung. Einfache Positionierung durch seitliche Exzenteranschläge. Mit seitlichem Spannrand zur Befestigung der Vakuumspannplatte auf einer Grundplatte (z. B. Maschinentisch).
Anwendung: Durch das Erzeugen eines Vakuums mithilfe der integrierten Venturidüsentechnik (im Lieferumfang enthalten) oder mit einer externen Vakuumpumpe werden die zu bearbeitenden Werkstücke gespannt. Typische Anwendungen sind Fräs- und Schleifarbeiten.
Lieferumfang: Vakuumspannplatte aus Aluminium, integrierte Venturidüse, Schalldämpfer, Absperrventil, Exzenteranschläge, Ansaugfilter, Verschlussschrauben und 10 m lange Dichtschnur Ø 4 mm (schwarz).
Hinweis: Betrieb nur mit getrockneter und nicht geölter Druckluft. Mediumstemperatur 0–60 °C, Umgebungstemperatur: 10–50 °C. Montageanleitung bitte beachten.

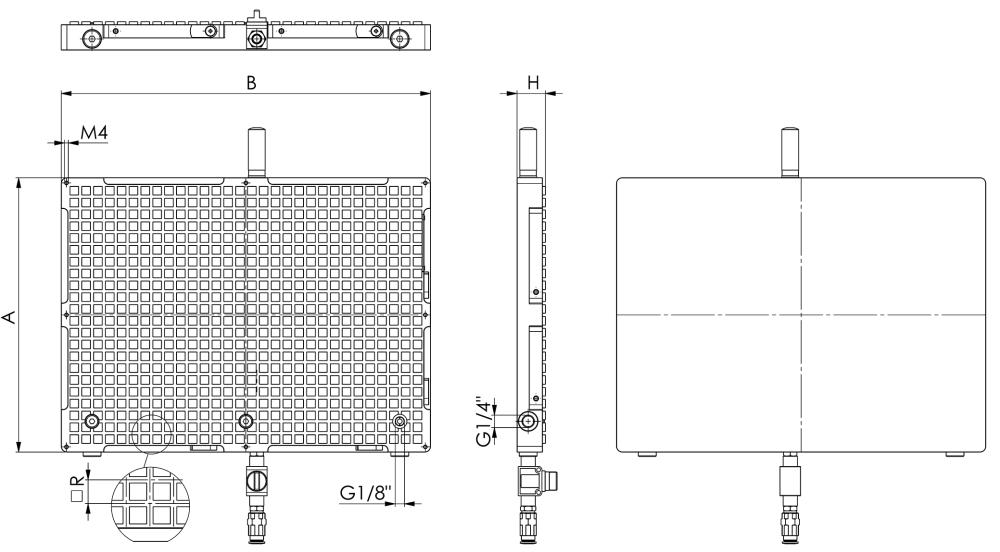

| A: | 190 mm |
|---|---|
| Anzahl der Ansaugstellen: | 2 |
| Anzahl der Venturidüsen: | 1 |
| B: | 290 mm |
| Betriebsdruck für max. Vakuum: | 3,5 bar |
| ECLASS-5.14: | 21029110 |
| ECLASS-6.1: | 21029110 |
| ECLASS-7.0: | 21029110 |
| ECLASS-8.0: | 21029110 |
| ECLASS-9.0: | 21029110 |
| ECLASS-10.0: | 21029110 |
| ECLASS-11.0: | 21020591 |
| ECLASS-12.0: | 21020591 |
| ECLASS-13.0: | 21020591 |
| ECLASS-14.0: | 21020591 |
| ECLASS-15.0: | 21020591 |
| ECLASS-16.0: | 21020591 |
| UNSPSC-13.4: | 27112800 |
| Gewicht: | 4,1 kg |
| H +0,1/–0,2: | 30 mm |
| Herstellerartikelnummer: | 569353 |
| Markenname: | n.a. |
| max. Vakuum: | 92 % |
| Parallelität: | 0,1 mm |
| R: | 12,5 mm |
| WGNr.: | W355 |
