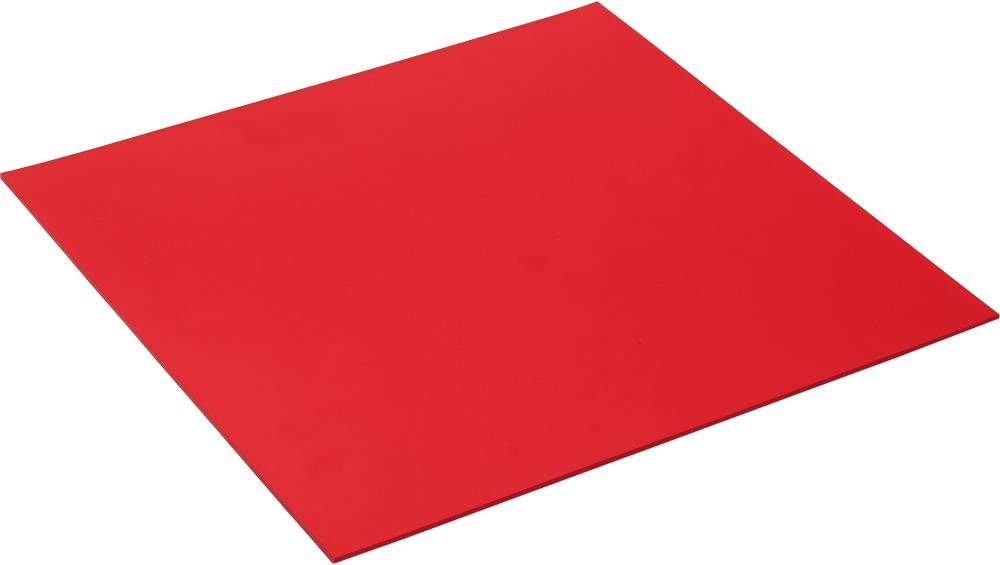

Adaptermatte aus GummiAusführung: Aus Weich-PVC. Der gute Reibbeiwert bietet besonders kräftigen Widerstand gegen die auftretenden Verschiebekräfte während der Bearbeitung. Es kann bis zu 2 mm tief in die Adaptermatte eingefräst werden. Bei Verwendung immer gleicher Konturen kann die Adaptermatte fast beliebig oft wiederverwendet werden, da sie keinem Verschleiß unterliegt. Anwendung: Die Dichtschnur wird in das Raster der Vakuumspannplatte eingelegt. Hierbei geht man bis an den zu bearbeitenden Bereich im Werkstück. Die Adaptermatte wird auf die Vakuumspannplatte gelegt. Innerhalb der markierten Spannfläche wird die Adaptermatte mit einem Lochstanzeisen Ø 3–5 mm auf einer Holzplatte gelocht. Die Lage der Stanzungen muss sich im Bereich der Rasterfräsungen der Vakuumspannplatte befinden. Das zu bearbeitende Werkstück wird aufgelegt und mithilfe der verstellbaren Exzenteranschläge fixiert. Hinweis: Vor der Nassbearbeitung mit einem Kühlschmierstoff sollte die Adaptermatte mit Aceton gereinigt werden.

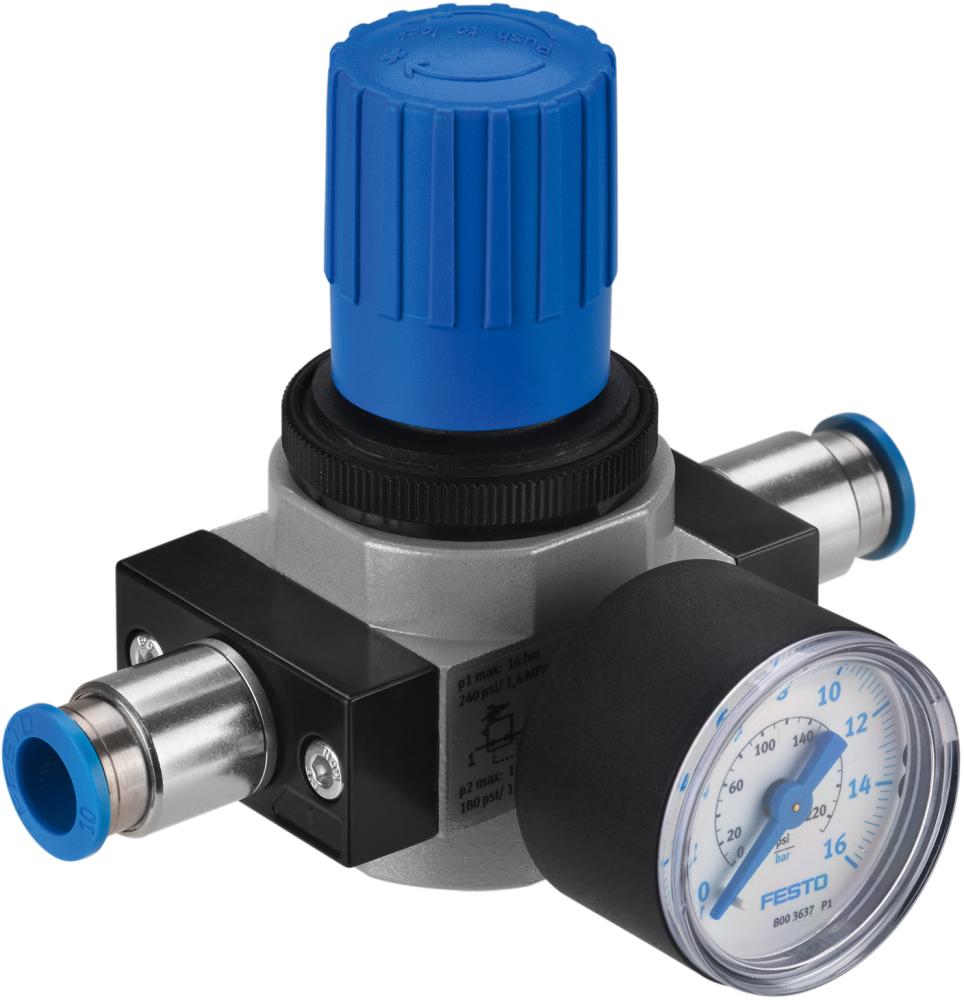

DruckregelventilAusführung: Druckregelventil mit Steckverschraubungen für Pneumatikschlauch. Der Betriebsdruck für maximales Vakuum an der Vakuumspannplatte wird konstant gehalten. Anwendung: Vorschaltgerät für den Einsatz an den Vakuumspannplatten. Lieferumfang: Mit 2 Steckverschraubungen, I-Form. Hinweis: Betrieb nur mit getrockneter und gefilterter Druckluft (Druckluft nach ISO 8573-1: 2010), Drehknopf mit Arretierung, Druckregelbereich 0,5–12 bar, Mediumstemperatur –10 bis 60 °C.

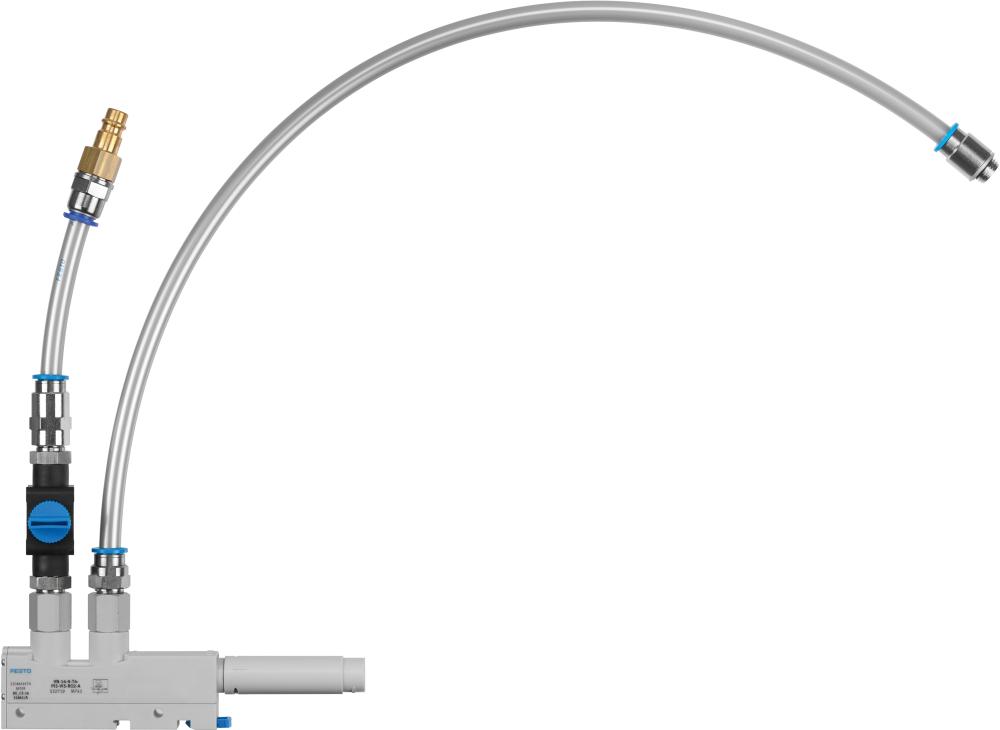

Anschlussset VenturidüseAusführung: Komplettes Anschlussset mit externem Vakuumerzeuger. Kleine Bauweise, universell einsetzbar. Anwendung: Zum einfachen Anschluss der Vakuumspannplatte an das Druckluftsystem. Lieferumfang: Vakuumerzeuger, extern, Pneumatikschlauch (Außen-Ø 10 mm x 10 m) und Kupplungsstecker für Schnellkupplung.

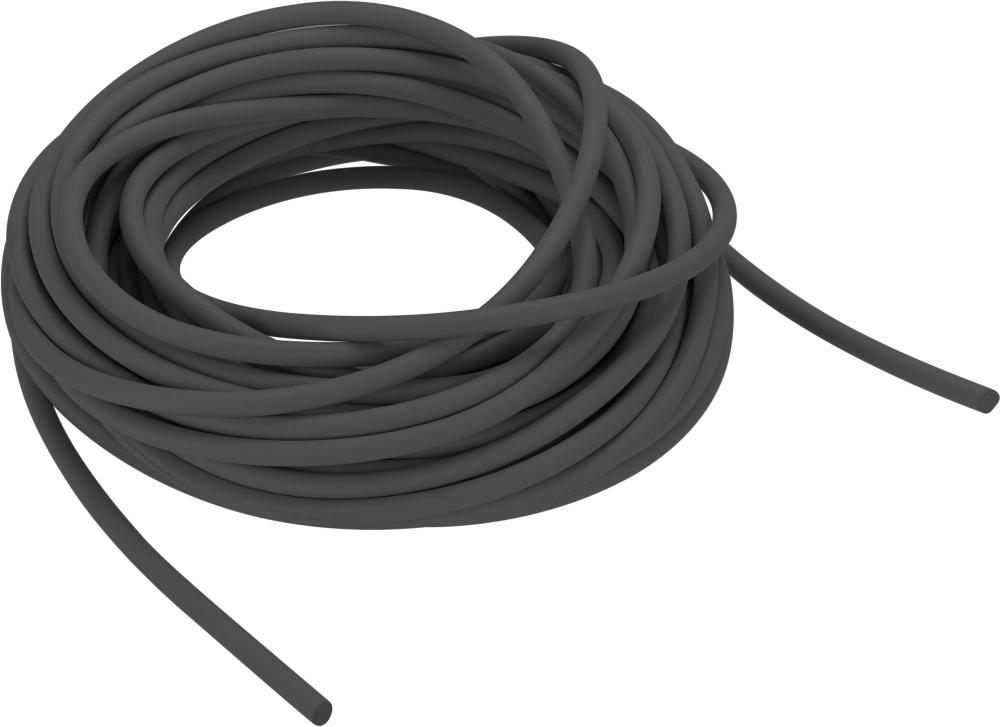

DichtschnurAusführung: Werkstoff EPDM. Universell einsetzbar, für nasse und trockene Bearbeitung, besonders geeignet für dünne Werkstücke. Es können mehrere, auch verschieden große Werkstücke gespannt werden. Anwendung: Die Dichtschnur wird zur Begrenzung der Aufspannfläche in die Nut eingelegt. Diese bitte nicht bündig abschneiden, sondern am Schnittende etwas überlappen lassen und aneinanderdrücken. Bitte vermeiden Sie ein Stauchen und Ziehen der Dichtschnur. Hinweis: Dichtschnur eng an Durchbrüchen und Aussparungen anlegen, um Spannkraftverluste zu minimieren. Benutzung im Temperaturbereich 0–90 °C.

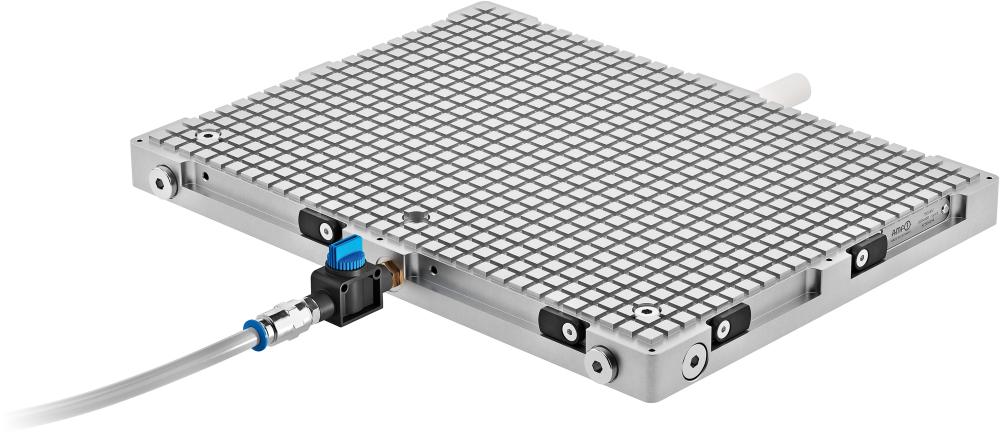

Ausführung: Die Vakuumspannplatte kann sowohl durch Druckluft in Verbindung mit der integrierten Venturidüse als auch mit einer externen Vakuumpumpe betrieben werden. Es können je nach Anzahl der Ansaugstellen durch individuelle Feldeinteilung auch mehrere unterschiedliche Werkstücke gleichzeitig gespannt und bearbeitet werden. Hohe Haltekräfte, universell einsetzbar. Durch die Dichtschnur werden geringe Unebenheiten an der Werkstückfläche ausgeglichen. Verzugs- und schwingungsfreie Fünf-Seiten-Bearbeitung. Einfache Positionierung durch seitliche Exzenteranschläge. Mit seitlichem Spannrand zur Befestigung der Vakuumspannplatte auf einer Grundplatte (z. B. Maschinentisch). Anwendung: Durch das Erzeugen eines Vakuums mithilfe der integrierten Venturidüsentechnik (im Lieferumfang enthalten) oder mit einer externen Vakuumpumpe werden die zu bearbeitenden Werkstücke gespannt. Typische Anwendungen sind Fräs- und Schleifarbeiten. Lieferumfang: Vakuumspannplatte aus Aluminium, integrierte Venturidüse, Schalldämpfer, Absperrventil, Exzenteranschläge, Ansaugfilter, Verschlussschrauben und 10 m lange Dichtschnur Ø 4 mm (schwarz). Hinweis: Betrieb nur mit getrockneter und nicht geölter Druckluft. Mediumstemperatur 0–60 °C, Umgebungstemperatur: 10–50 °C. Montageanleitung bitte beachten.
